常用功率电子管内部结构

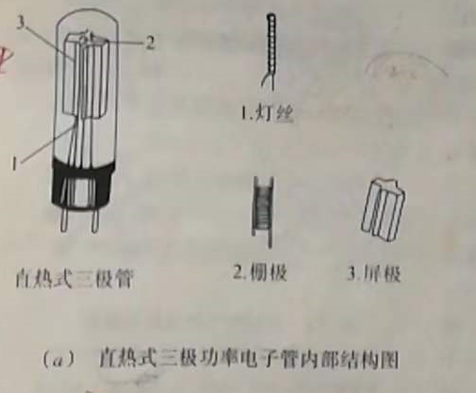

在图1-2（a）直热式三极功率电子管的解剖图中，1是发射电子的直热式灯丝，即阴极；2是金属螺旋网状的控制栅极；3是吸收电子的阳极，又称为屏极。

       三极功率电子管中品种繁多，其中有雅号为”胆中之王“的300B、4300；美名为”胆中王后“的6T50、7092；有”一柱擎天“之称的211、845；有”青山不老“之称的FU-5、805等。采用这些直热式三极管功率电子管制成的A类音频功率放大器，其音色纯真柔美，清澄透明，谐音丰满，胆味浓郁丝丝入扣。

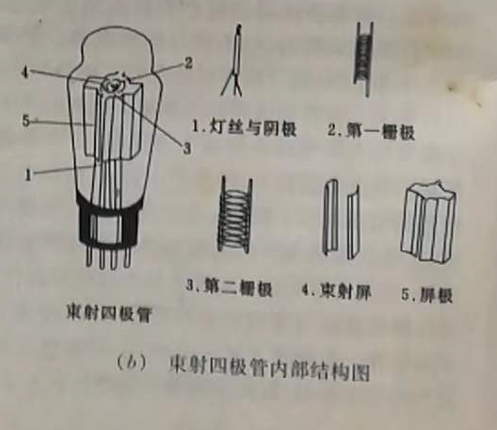

图1-2（b）为束射四极管内部结构图。图中，1是内层为热灯丝，外层为敷氧化物阴极；2是第一栅极，即控制电子发射的栅极；3是第二栅极，又称为帘栅极，它介于第一栅极与屏极之间，能加速电子的发射率；4是束射屏，利用电子聚集的方法，抑制二次电子的发射；5是屏极，能在高电压、大电流、深负栅压下工作。由于束射四极管增加了帘栅极与束射屏，故放大效率大幅度提高 ，放大系数增大，容易推动等特点，故在电子管功放中被广泛采用。

      束射四极管中有”大名鼎鼎“之称的6L6、6P3P;有”高山流水“之称的6V6、6P6P；有”脍炙人口“之称的KT88、6550；有”有中皆碑“之称的FU-7、807；有”一鸣惊人“之称的FU-13、813，有”出类拔萃“之称的2F22、FD422；有”金石之声“之称的FU-25、4CX250等。采用这些束射四极功率电子管制成的AB类推挽式功率放大器，其输出功率强劲，低音深厚有力，高间穿透力强，雄壮奔放。
