旁热式与桥式整流电子管的高压整流电路

旁热式整流电子管的高压整流电路

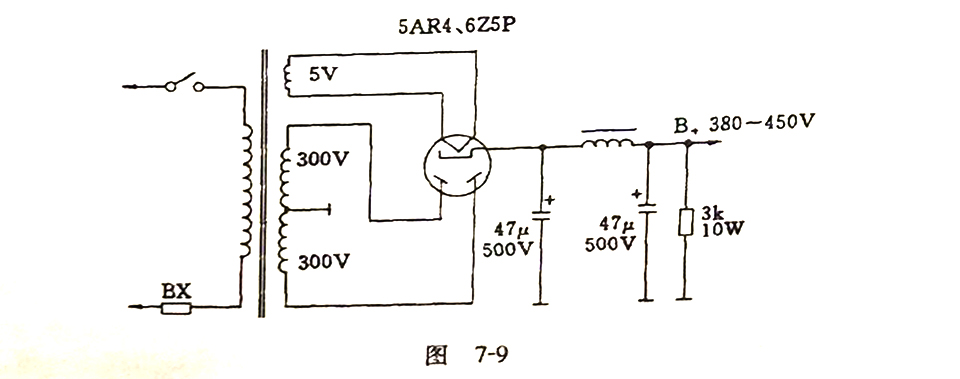

       一般的旁热式整流电子管，其灯丝与阴极是分开的，经整流后的高压由电子管阴极输出。见图7-9.此外还有一种旁热式整流电子管，其内部的灯丝与阴极相连，整流后的高压仍由电子管灯丝输出。

桥式电子管高压整流电路

       利用三只高压整流电子管可组成桥式整流电路，输出的直流高压可达1000V以上。由于整流电子管内阻较小，当多只整流管屏极并联工作时，其电流时常达不到均衡状态，为防止某只整流管的过载，故在整流管屏极回路中，串接一只低阻值的均流电阻，使整个与桥式整流电路达到均衡。

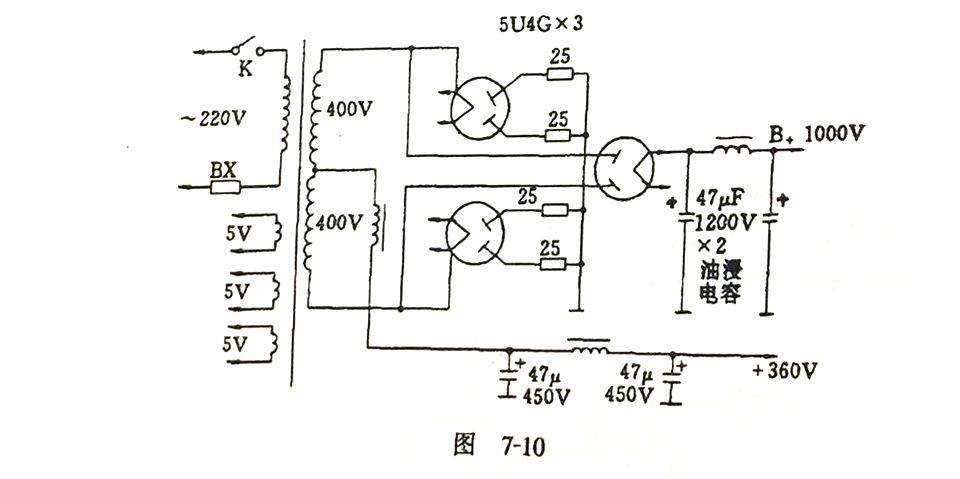

       电源变压器的二次侧高压绕组为两档400V，经桥式整流滤波后，得到 1000V的直流高压输出，可供给功放级电子管使用，现时还可从电源变压器二次侧高压绕组的中心抽头处，取出次高压电源，经阻流圈组成的滤波网络后，得到300-400V次高压，可供功放前级使用。其电路如图7-10所示。
