胆机功放的灯丝供电方式，宝丽森音响的高频灯丝交流技术

      电子管灯丝的供电电压根据电子管型号不同而高低不等。供电方式也有直流和交流之分。如最早的干电式电子管直流收音机所使用的电子管，如 1A2、 1B2 、1K2 等，其灯丝电压为 l.2v ，电流为 0.3A 。发展到后来采用直流电瓶蓄电池供电的 2A3 、 2A5 、 2A7 等电子管，其灯丝电压均为 2.5V 。这些电子管现在已消声匿迹。

      在交直流两用机中最常用的电子管，如 6L6 、 KT66 、 6CA7 、 EL34等，其灯丝电压均为 6.3V ，常用的前置放大管 12AU7 、 12AX7 、 12sJ7 等的灯丝电压均为 12.6v 。

现代国外许多新型的OTL 功放机，为了减轻电源变压器的功耗，采用现代大功率高电压灯丝管，如 30KDL、 35LR6、 40KD6、 50HB26 等，亦可将灯丝串联起来直接与市电相接.

       常用的灯丝电源电路

      在高增益的多级放大器中，放大器特别是前级放大器由于输入阻抗高，极易受灯丝交流电场的干扰。在灯丝采用交流供电的情况下，为了消除灯丝造成的交流干扰，灯丝电源电路也有多种抑制交流干扰的电路形式。

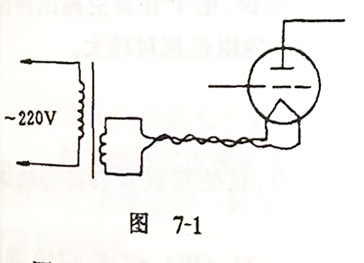

      图 7-1 是例行使用的一种灯丝连线双线绞合的方式。利用两线走向相反，电磁场相互抵消来抑制交流电场的干扰。

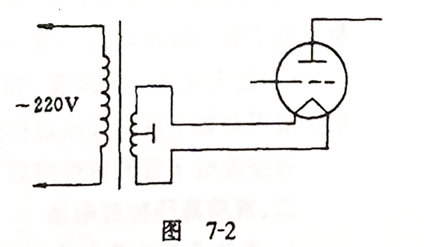

       图 7-2是一种在电源变压器灯丝线圈绕组中设置中心抽头并使中心抽头接地的供电方式。利用两组灯丝绕组的方向相反来将交流干扰电场相互抵消。

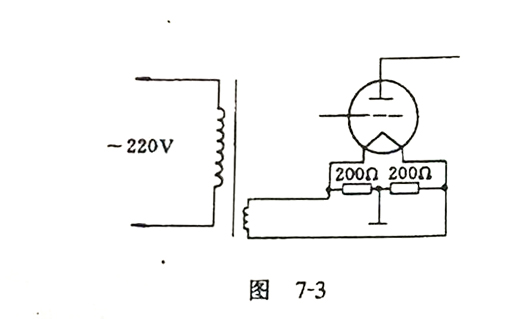

       如电源变压器灯丝绕组来设置中心抽头也可采用功耗为 1 -2w 的相同阻值的电阻（200 -300Ω）组成，图 7-3 所示的是平衡桥电路。

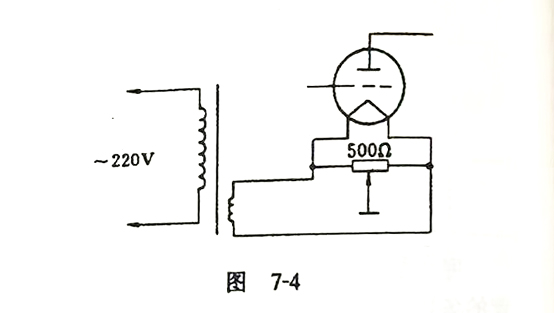

        或采用低阻值（ 400-600Ω）的 x 型线性电位器，组成图 7-4 所示电路，通过精确地调节中心电压的平衡，对交流声进行抑制。

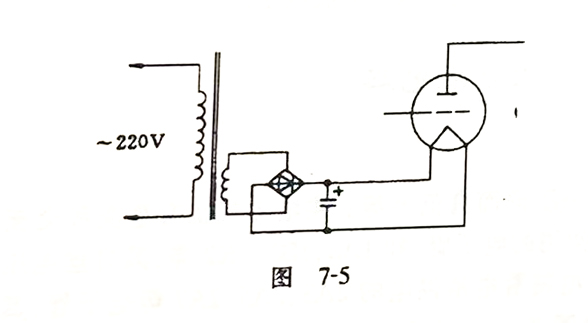

       有些品质的功放机，其灯丝采用纯净的直流供电方式，这样可取得更好抑制交流干扰的效果。如图7-5所示。

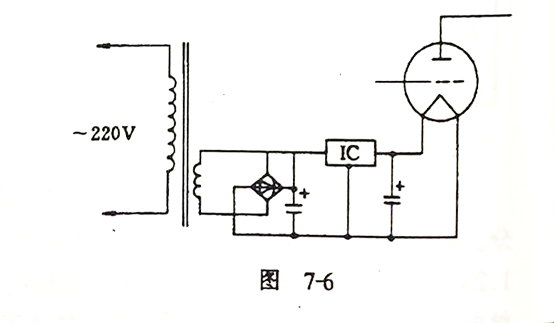

        还有些灵敏度较高的功放机，对前级电子管灯丝的供电，不但采用了整流滤波的直流供电方式，而且还增加了三端稳压器，魔尊中彻底杜绝交流干扰。其电路如图7-6所示。
