威廉姆斯胆机功放​电路AB类功放典范，三极管接法有效提高功放保真度

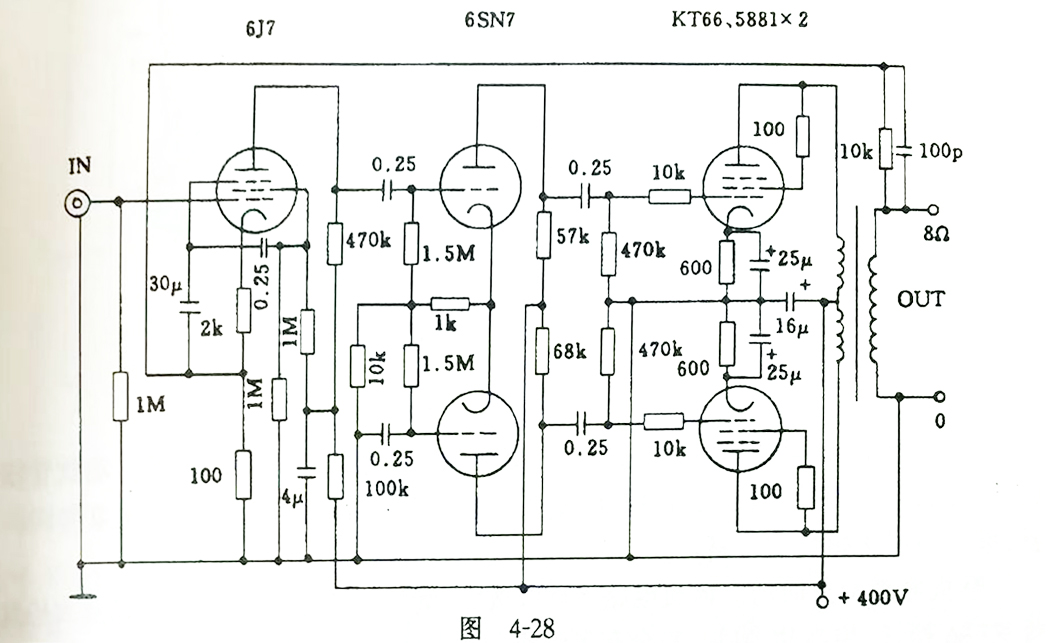

威廉姆斯（ WELLEMOS ）功放与威廉逊功放同出一辙，它是威廉逊放大器的变形电路。两个电路堪称 AB 类功放的典范。威廉姆斯末级功放亦为三极管接法，这对提高功放保真度起到关键的作用。

倒相兼推动级由高屏压双三极管 6SN7 担任，采用阴极耦合式倒相电路，信号由上管输入，工作于共阴极方式；并将信号直接耦合至下管，工作于共栅极方式。由于推动管屏极电压较高，故能输出足够的推动电压。

输入级采用高放大倍数 6J7 五极管担任。这样一级放大的增益，可达到二级放大的效果，能将输入信号电压进行大幅度提升。

整机共三极放大，还加增了适当的负反馈，故性能稳定、保真度高。
