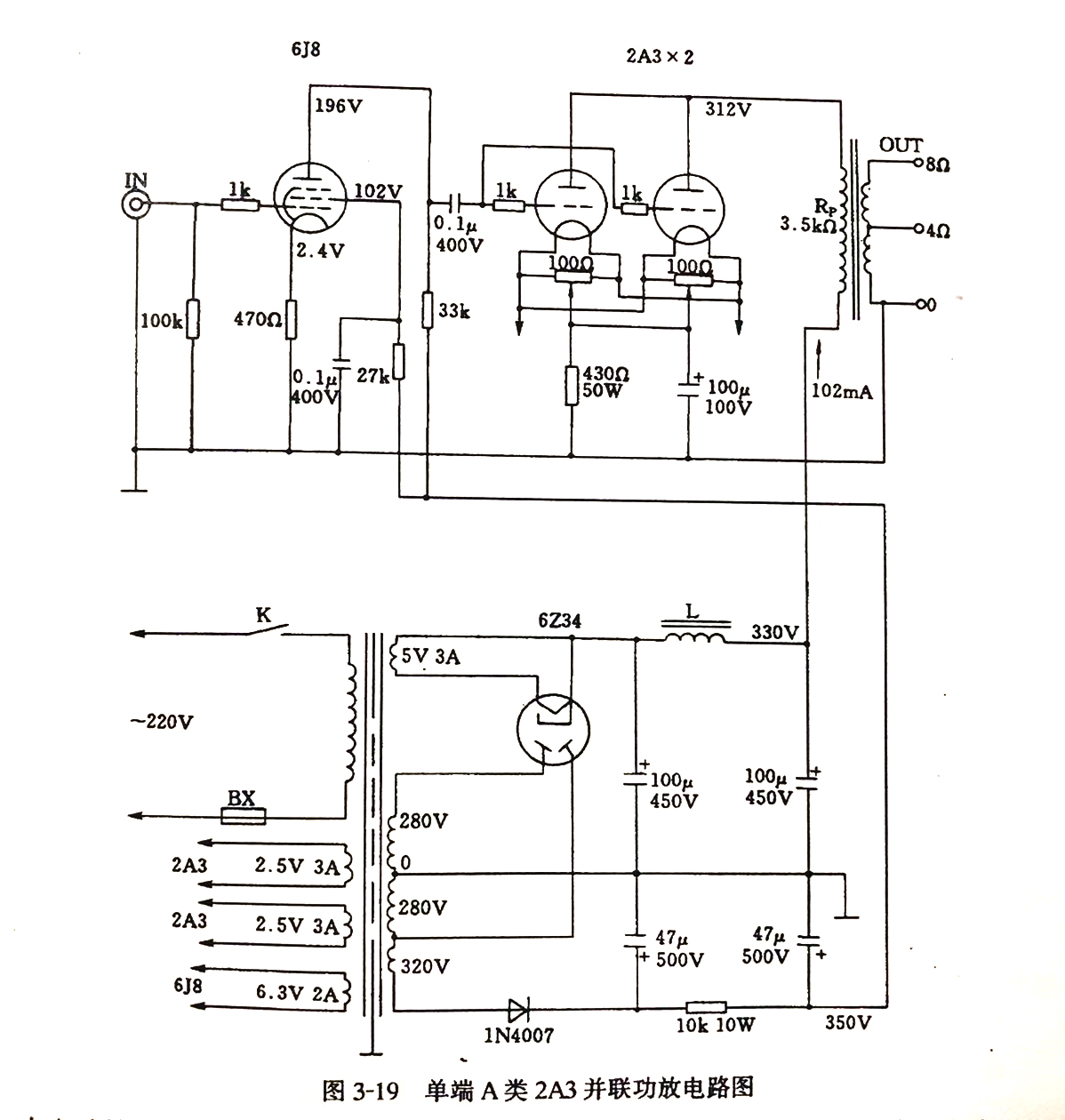

图 3 -19 单端 A 类 2A3 并联功放电路图

      本电路输人电压放大兼推动放大级采用高放大系数五极电子管 6J8 担任，其单级增益可 40dB。

      电压放大用的五极电子管较多：如 6J1、6J2、6J5、6J7、6J8、6SJ7 等。这些五极电子管均为锐截止电压放大管，即非可变放大系数管。锐截止管互导率比较稳定，作电压放大时失真度比考较小。此外，五极电子管中还有遥截止式放大管，即可变放大系数五极电子管，如 6K1、6K4、6K7、6SK7 等。遥截止五极电子管一般用于高频与中频放大器中，可用于自动增益控制，不适合用于音频电压放大器中。

      经 6J8 放大后的音频信号，由电容藕合至 2A3 功放电子管的栅极，此电压已经足够推动末级一对功放管。为提高整机的技术性能，减小失真，该管阴极未加旁路电容器，这样即形成了单级的电流反馈，使输入级的电性能更加稳定可靠。

      功放级由一对直热式三极功率电子管 2A3 担任，该管具有放大线性极佳的特点，同时其屏极．内阻较低，仅为800Ω，两管并联后输出负载阻抗更低，有利于制作高保真输出变压器。单端 A 类功放输出变压器一次侧的负载阻抗必须配置适当，如负载阻抗过高时，功放管屏极所产生的音频电压值虽大为增高，但输出功率却会降低；若负载阻抗过小时，则功放管工作状态进入特性曲线弯曲部分，导致失真加大，通常负载阻抗取内阴的3-5倍，故本机负载阻抗取3.5KΩ。

      2A3功放电子管特性与300B胆机功放相近，但输出功率较小，双管并联后输出功率增加近一倍。本机最大输出功率可达12W。
